HEA概念の確立と耐火系への展開
ハイエントロピー合金（High Entropy Alloy: HEA）は、多種類の元素をほぼ等原子比で混合することで、高い混合エントロピーにより単相固溶体の形成や新しい特性を引き出すという考え方から始まりました。代表的な初期研究として、YehらおよびCantorらの報告が知られています。[1][2]
中でも耐火ハイエントロピー合金（Refractory High Entropy Alloy: RHEA）は、Nb、Ta、Mo、W、V、Ti、Zr、Hf などの高融点元素を組み合わせることで、高温強度、耐熱性、クリープ抵抗、放射線耐性、極限環境での構造安定性を狙いました。[3]
Ti系とV系耐火HEAの位置づけ
耐火HEA研究で特に重要な2系統が、TiZrHfTaNb系（Ti系）とVNbMoTaW系（V系）です。両者はともにbcc構造を持ち、高強度材料として注目されましたが、設計思想は異なります。
VNbMoTaWは耐熱性能では非常に優れており、耐火HEAの代表的モデルとなりました。一方、TiZrHfTaNbは、「なぜ耐火HEAは強いのに脆いのか」「どうすれば強度と延性を両立できるか」を研究する材料として重要になりました。[4][5]
TiZrHfTaNbが注目された理由

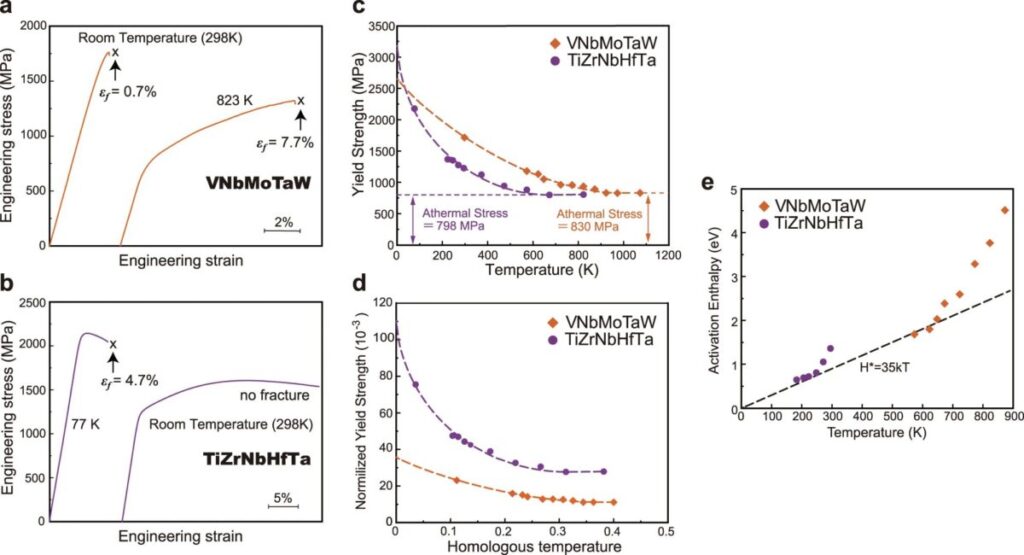

TiZrHfTaNbの最大の特徴は、大きな格子歪みと低い転位エネルギーを同時に持つことです。
通常、高強度化すると材料は脆くなります。しかしTi系では、Ti、Zr、Hfによる大きな原子サイズ差、Nb、Taによるbcc安定化、不均一な局所環境によって、独特な変形挙動が生じます。つまり、「結晶格子は大きく乱れているが、転位は動ける」という特殊な状態になります。
これが、高強度、優れた延性、低い脆性遷移温度を可能にする要因です。[4]
材料設計指標による理解
HEAがどのような形態をとるのかは、以下のような指標を用いて判断します。また、HEAで固溶体ができやすいかをざっくり見る総合指標Ω値や、CALPHAD、第一原理計算、実験などで確認を行います。
どれか一つの値から判断するのではなく、複数の計算結果から判断する必要があるところがHEAの特徴です。[6]
VEC（価電子濃度）
価電子濃度（VEC）は、「その合金の原子1個あたり、価電子が何個あるか」を表す指標です。
Hume–Rothery 則の流れで、「電子濃度がある範囲にあると特定の相が安定化する」という経験則を整理するために使われてきました。HEAでは特に、bccかfccか、その混相かの予測に使われます。
一般的には、低VECだとbcc構造、高VECだとfcc構造になりやすい傾向があります。耐火HEAなら、5前後はかなり低い、6を超えると少し注意、8に近づくとbccよりfccの可能性が上がる、という感覚でまず十分です。
概算値ではTi系が約4.8、V系が約5.4と、どちらもbcc安定領域にあります。
δ（原子サイズ差）
δ（デルタ）は、HEAでは原子サイズ差の指標です。つまり「合金中の各元素の原子半径が、平均からどれだけばらついているか」を表します。
δが小さいと原子サイズが近く、単相固溶体になりやすい傾向があります。逆にδが大きいと格子歪みが強くなり、強化には効きやすい一方、相分離や脆化のリスクも上がります。
概算値ではTi系が約6〜7%、V系が約2〜3%となります。Ti系は非常に大きな格子歪みを持ち、そこが固溶強化や転位移動抵抗増加などの強化にも、相分離や局所脆化といった不安定化にもつながります
ΔHmix（混合エンタルピー）
ΔHmixは多元系の混合エンタルピーで、固溶しやすさや金属間化合物の出やすさを見る指標です
ΔHij\Delta H_{ij}ΔHij は、A と B を混ぜたとき 1 mol あたりどれだけ熱が出るか・吸うかの目安です。負なら「A-B の結びつきが比較的好ましい」、正なら「A-B はあまり相性が良くない」と考えます。
Ti系、V系が共に約−4〜−6 kJ/mol くらいで、HEAとしては「固溶体は狙えるが、相分離や規則化の影響も無視できない」範囲です。
Ti系RHEAの研究の流れ
単相bcc固溶体と高温特性
Ti系をはじめとした耐火HEAの注目点は、当初は「bcc単相の固溶体として成立するか」でした。また、密度、融点、高温強度、相安定性が中心で、「高温で使える新しい構造材候補」が主眼でした。
ただし、単相bccは高強度になりやすい反面、室温での脆さが大きな課題でした。原子サイズ差や局所化学的不均一性のため、単純な均一固溶体では変形が難しく、延性不足が問題になります。
不均一構造の導入
この段階で、バルク材としての万能材料ではないことが明確になり、材料設計の方向が変わりました。合金単体だけでなく酸化物、炭化物、窒化物、ホウ化物、あるいはセラミックスとの複合材料へも広がりました。
表面改質とナノ組織制御
2021年ごろから、TiZrHfTaNb系はレーザー表面処理で大きく機能を伸ばせることが示されました。表面だけを急速再溶融すると、勾配ナノ組織や相分解を伴う薄い改質層ができ、耐摩耗性や強度が大きく改善します。[7]
ここで重要なのは、材料全体を完璧な単相にするより、表層に局所的な高性能組織を作る方が実用に近いと見えてきたことです。
機能材料化とプロセス設計の拡張
この頃から、転位運動だけでなく、ナノ粒界、結晶-非晶質複合構造、相分離が力学特性を左右することが詳しく調べられました。つまり、均一な材料よりも、微細な不均一性を意図的に入れた方が強いという考え方が主流になっていきます。
Ti系HEAは、その「不均一性をどう制御するか」を考える代表系になりました。
次に、Ti系を含む耐火HEAは、低温物性の舞台にも広がりました。たとえば近縁系の (TaNb)0.7(ZrHfTi)0.5では、熱処理によって臨界電流密度が改善し、組成ゆらぎや筋状微細組織が磁束ピン止めに関与することが示されました。ここでは、Ti系HEAが「高温構造材」だけでなく、低温機能材料としても面白いことが示されています。[8]
2025年には、Ti-Zr-Nb-Mo-Ta系で、3Dプリンティング由来のセル界面構造が強度向上に寄与することが示されました。これは、レーザー表面処理よりさらに一歩進んで、造形プロセスそのものが組織を設計する手段になっている例です。[9]
転位ネットワークと相分離の相乗効果で、バルク内部に高強度化を実現する方向が見えてきました。
三相構造によるバルク材としての可能性
2026年の研究内容
重慶大学とオーストラリアの共同研究は、Ti系耐火HEAを「脆い単相材」ではなく、熱処理や変形によって自己組織化する高強度バルク材として見直す契機になりました。特に、HfNbTaTiZr系で、応力誘起の完全整合三相ナノ構造を形成し、強度と延性を大きく改善した点が重要です。[10]
この研究の手法の核は、単に合金を作って評価するのではなく、加工条件や熱処理条件を通じて、転位構造、相分離、界面整合性を同時に制御している点にあります。つまり、材料の平均組成だけを見るのではなく、どのような局所構造がどう生まれ、そこにどのような機械的役割が与えられるかを実験的に追い込んだ研究だといえます。
研究の新規性
新規性は大きく二つあります。第一に、多相化を「欠陥」ではなく「強化機構」として使っていることです。従来、多成分合金では均一固溶体が理想とされることが多かったのに対し、この研究では、整合性の高い三相ナノ構造が高強度化と延性確保の両方に寄与することを示しました。
第二に、応力誘起の自己組織化を利用して、バルク材内部に高度なナノ構造を作り込んだことです。これは、表面改質や薄膜ではなく、バルク材料の内部で同様の高機能化を実現した点で大きな意味を持ちます。
この研究は、TiZrHfTaNbに代表されるTi系耐火HEAの流れに対して、単相固溶体の探索から、局所構造と相協調を活かす材料設計へ研究の重心が移ったことを象徴しています。加えて、今後のHEA研究が、組成設計だけでなく、熱処理・変形・造形プロセスを含めたプロセス駆動型の材料設計へ進むことを示した点でも重要です。
まとめ
このように、Ti系耐火HEAの研究は、当初のbcc単相固溶体の探索から始まり、単相バルク材の脆さという課題を経て、表面改質、ナノ構造化、多相化、積層造形、さらには低温機能材料としての展開へと広がってきました。
特に重慶大学とオーストラリアの共同研究は、整合した三相ナノ構造をバルク内部に導入することで、高強度化と延性の両立が可能であることを示し、Ti系HEAを単なる高融点材料ではなく、局所構造とプロセスを設計して機能を引き出す材料として位置づけ直しました。
今後は、組成設計に加えて、熱処理、変形、造形プロセスを含めた階層的な組織制御が、Ti系HEAの実用化に向けた重要な鍵になると考えられます。
参考文献
- [1] Nanostructured High-Entropy Alloys with Multiple Principal Elements Novel Alloy Design Concepts and Outcomes
- [2] Cantor-derived medium-entropy alloys bridging the gap between traditional metallic and high-entropy alloys
- [3] Refractory high-entropy alloys
- [4] Intrinsic factors responsible for brittle versus ductile nature of refractory high-entropy alloys
- [5] Mechanical properties of Nb25Mo25Ta25W25 and V20Nb20Mo20Ta20W20
- [6] Microstructures and Properties of High-entropy Alloys
- [7] Laser surface treatment-introduced gradient nanostructured TiZrHfTaNb refractory high-entropy alloy with significantly enhanced wear resistance
- [8] Microstructure-controlled vortex phases and two-phase superconductivity in (TaNb)0.7(HfZrTi)0.5 revealed by ac magnetostrictive coefficients
- [9] Phase-separation induced dislocation-network cellular structures in Ti-Zr-Nb-Mo-Ta high-entropy alloy processed by laser powder bed fusion
- [10] Strain-induced fully coherent triphase nanoarchitecture in refractory high-entropy alloys
研究の記事
